解决方案
SOLUTION
方案概述
系统组成
系统原理
系统优势
主要为站点提供清洁能源供电，达到降低站点市电消耗，降低站点碳排放的目的。 该方案采用太阳能和市电作为供电能源，正常条件下，优先使用太阳能供电。
全场景站站叠光,全面节能减排
单柜微模块
一拖一微模块
一拖二微模块
应用领域
地面塔
景观塔
简易塔
楼面塔
楼面抱杆
系统功能

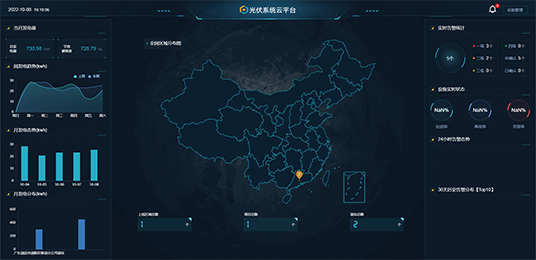

数据大屏
发电量态势
告警态势
收益态势

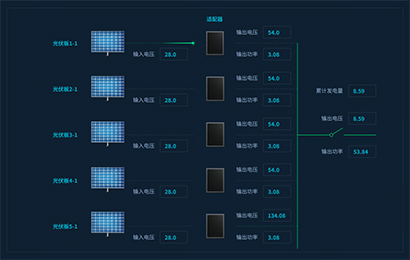

实时监控
太阳能板
功率优化器
汇流箱
告警管理
积尘告警
设备故障
通信故障
数据分析
按时间
按基站
按区域
能源看板
碳足迹追踪
碳达峰评估
碳中和计算
应用服务
核心服务
数据服务
告警服务
流媒体服务
连接服务
IOT基础平台
LAN
NB-IOT
2G/3G/4G/5G
终端感知
太阳能光伏板
功率优化器
汇流箱
站点叠光系统由光伏阵列（也成太阳能电池阵列）、控制器（功率优化器）、蓄电池组、安装支架、智能汇流箱、功能电路单元、输配线缆等配套系统组成，并实现太阳能采集、转换，使其变为电能的发电系统。
常规配置
名称
数量
单位
光伏板540Wp
8
片
光伏板安装支架（含支架、压条、加固件）
1
套
光伏DC/DC模块(MPPT跟踪)
8
台
DC48V汇流箱（含防雷、直流开关、FSU、4G模块、蓝牙、APP）
1
个
硬件加固（钢丝绳及附件等）
1
套
安装辅料（电源线、软管、光伏板压块、防水逆、MC4端子、水泥墩等）
8
套
勘测站点费用
1
个
运输费用
1
套
施工及调试费用
1
套
产品系列：4.32kW/48系列
接入原理
单块光伏板串联功率适配器后接入智能汇流箱；
智能汇流箱的光伏输出正极接入开关电源系统的正极排，负极接入二次 下电侧负极排；
业务逻辑
光伏发电冗余，由光伏作为通信设备的主要供电，光伏发电量不足时，由市电补充。
设置光伏叠加控制器截止电压为：电池均充电压56V+线路压降值，当电池进入均充状态时，光伏暂停发电。 下电侧负极排；
高效率
系统转换最高效率可达99%；相比交流光伏方案提升8%；不惧阴影，可提高10%～30%发电量
高安全
安全电压48V，电流10A以下；组件并联，任意组件故障不影响整个系统;防护等级IP65+防雷保护功能
高智能
组件级监控；智能数据分析；智能运营和维护
周期短
全模块设计，安装时间短；适应各类开关电源，直接并入原有系统；操作步骤简单，一键开通
