微模块数据中心解决方案是针对中大型数据机房推出的一体化数据中心解决方案，采用高度集成化设计， 集成了机柜、供配电、制冷、安防监控、照明、综合布线和本地管理终端等子系统，以一体化、绿色节能、模块化为设计理念，大幅度缩短数据中心建设周期，实现7*24小时无人值守，最大降低部署和运维成本。
智能
高效
可靠
节能
单柜微模块
单排微模块
双排微模块
金融
教育
商业
政务
制造
医疗
ISP
MORE
模块式UPS
支持 20-250kVA 多种容量，采用模块化结构设计，包括功率模块、监控模块、充电模块，所有模块支持热插拔；
配电单元
4U 高度机架式设计，集成 IT 配电、空调配电、UPS 配电，真正实现一体化，大幅节省空间；关键电能监控，配合监控系统实现能耗统计和 PUE，实现 7×24 不间断监控；也可以根据客户需求配置智能配电柜
机架式UPS
双变换在线式，支持单机3/6/10/20KVA 多种容量 UPS，按需部署，柔性扩容，整机效率可达 92%；
标准 PDU
有 8 位、12 位、24 位等多种孔位规格供选择；
机架式/模块式UPS
电池
智能配电单元
智能PDU
系统
采用直流变频压缩机和 EC风机，制冷量随需调节，避免空调系统频繁启停，避免柜内温湿度剧烈波动，高效节能
设计
高回风温度设计，100%显热比，可选送风、回风温度控制

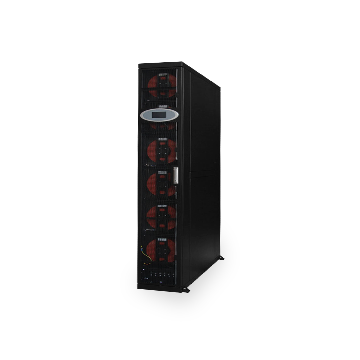

行间空调
外观结构与机柜保持一致，同时支持左、右送风方式，可选配恒温恒湿组件
机架式空调
19 英寸机架式设计，3.5KW 仅 5U 高度，节省机柜空间
管理系统
MANAGEMENT SYSTEM
{{item}}
实时监控
机房动力、环境、网络、安防等集中监控，实现对配电柜、UPS、蓄电池组、精密空调、温湿度、烟感、水浸等设备实时数据采集及运行状态监测

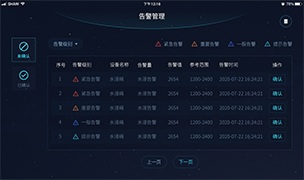

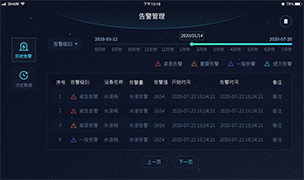

告警管理
告警分级处理(如紧急、重要、一般、提示等）告警确认及告警通知（声光、短信、电话及邮件等）
门禁管理
支持查询门禁设备状态信息及远程开关操作，人员授权、门禁出入事件记录查询
报表管理
按一定时间范围内，统计机房所产生的的历史告警和历史数据信息

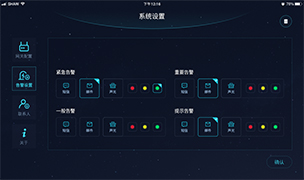

系统设置
用户管理、角色管理、权限管理及系统日志等

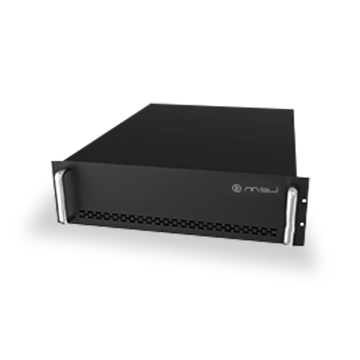

AG01是是麦斯杰自主研发的多功能一体化智能设备，集数据采集、处理、存储及通讯等多种功能为一体，提供丰富的采集接口，快速实现对监控对象的数据采集及监控, 采用19寸1U机架式安装，提供2个扩展板，已通过中国铁塔指定实验室（泰尔实验室）测试，
AGO1系列网关
电信级可靠性99.9%
▪烟感、红外、水浸、门磁、数字温湿度专用口各1路；
▪ 支持4G无线传输；
▪2路AI/DI通用采集端口;
▪支持GPS和北斗定位；
▪4路DO端口；
▪支持HTTP、SNMP等北向通讯协议；
▪ 2路RS232/RS485，6路RS485；
▪提供本地储存功能；
▪1路USB Host接口；
▪提供内置Web Server，可对动环网关进行配置；
▪4路以太网接口
▪具备设备自诊断、故障自定位功能；
▪4路DC12V输出，其中2路可控；
▪支持市电掉电告警；
▪提供1个MicroSD卡接口；
▪支持智能设备底端或者中心解析功能；
主要传感器
智能电量仪UPS
开关量
机柜温湿度
温湿度
烟感
水浸
红外
声光报警
短信猫
主要参数
尺寸
10.1寸
21.5寸
操作系统
安卓
安卓
分辨率
1360*768
1920*1080
运行内存
2G/4G
2G/4G
硬盘
标配8G，可选16/32G
标配8G，可选16/32G
电源参数
输入电源
110-240V AC 50/60Hz
110-240V AC 50/60Hz
功耗
﹤36 W
﹤36 W
电容触控
10 点投射式电容触控技术，5 毫秒快速响应，精准稳定
高清显示
全新 A 规液晶屏，高清分辨率1920*1080P，亮度达≥250cd/m2，色彩清晰自然
多系统兼容
触沃可提供单触摸显示器，安卓触控一体机，电脑触控一体机
▪全新设计，私模独有，纯平纤薄结构，最薄处仅 7mm，总厚度仅 40mm
▪采用铝合金的边框和安装板+挡板，外观时尚，比钣金产品轻 30%
▪ 每台机器经整机老化、高低温、静电、震动、高压、触控点击等多道检验，确保品质更稳定;
▪全新框贴工艺，显示效果更佳，密封性更好，表面 IP65防水
▪全面使用耐蚀抗氧化的喷砂工艺，耐久性佳，钣金后壳，导电性能更好
▪安装简便：支持壁挂/桌面/嵌入等多种安装方式，通电即插即用，无需调试

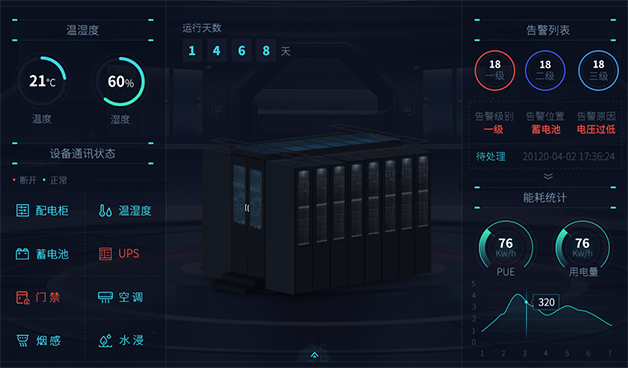

实时可视化，数据一体化
动态数据展示，强大后台分析，精准数据可视化。各类数据一点集中管理，信息一目了然，为机房运维管理，决策分析提供有力支撑。
数据资源挖掘
助力高效管控
机房智慧运维

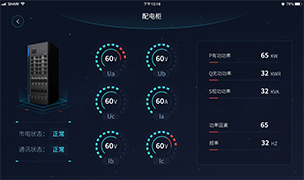

配电监测
配电开关

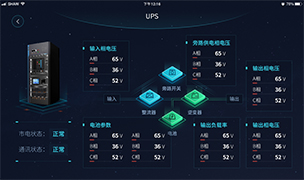

UPS监测

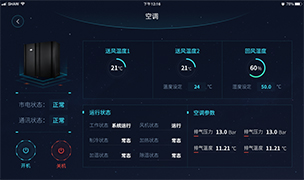

空调监测

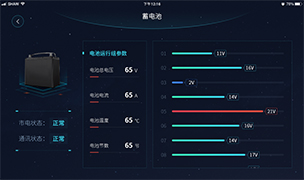

蓄电池监测

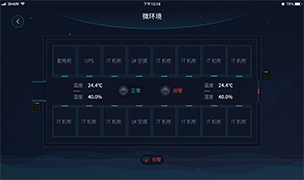

微环境

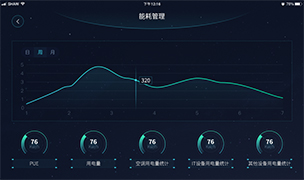

能耗管理
告警管理
报表管理
系统设置
微模块
MICROMODULE
单柜微模块
单排微模块
双排微模块
产品简介
单柜微模块数据中心解决方案，是集成监控、供配电、制冷、应急通风、机柜及布线等系统的机柜级解决方案。单产品 1-3 个柜体灵活配置，全封闭微环境，防尘、防噪等特点，大幅降低内部 IT 设备故障率，生命周期延长 1-2 倍。

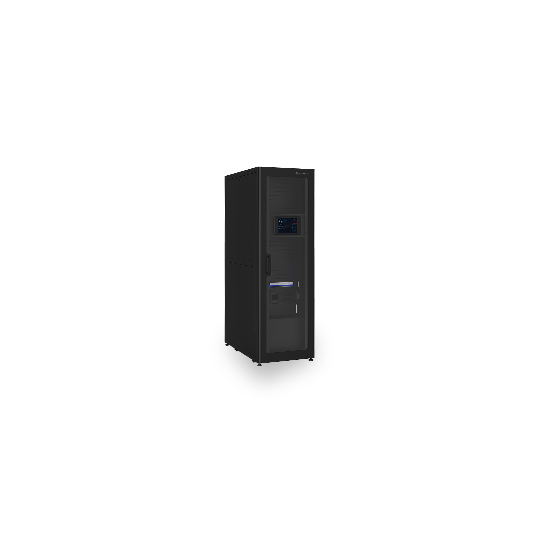

单柜微模块
一拖一微模块
一拖二微模块
应用场景
单柜微模块适合应用在各行各业边缘计算接入层，数据中心面积小于200m²的场景。主要用应用于政府、教育、电信、医疗、交通、能源、金融、媒资、中小型企业和大型企业分支机构等。
各类营业网点
银行、证券、保险、电信、商超、电力等营业网点数据中心；
小微型数据中心
微型、中小型企业自用数据中心
企事业分支机构
企业和政府办公室、派出所、学校、医疗等分支机构数据中心；
轨道交通领域
公路、轨道交通沿线网点数据中心；
能源领域
小型变电站、小型发电厂内的数据中心等场景
安防领域
平安城市、雪亮工程各接入点数据中心

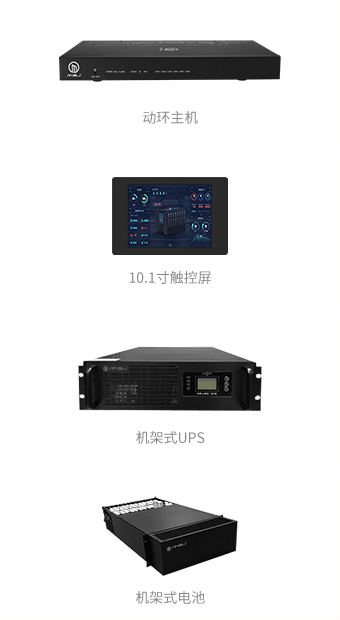

系统组成
产品特点
简单快速
工厂预制，3 小时完成现场安装；单机柜自成整套系统，可快速扩容至 3 柜并排放置
高效节能
封闭式通道设计，直流变频制冷、高效UPS,降低PUE值; 免工程设计、免装修布线、远程运维无人值守，节能TCO
安全可靠
所有部件遵循国内、国际标准化生产标准、保证产品质量； 整机设计，整机交付，避免系统设计问题
智能管理
配置10.1寸工业级触摸屏，内置智能网关设备，实时监测各项设备运行参数； 多网点集中监控，高效管理
配置参数
机柜
尺寸规格（宽*深*高mm）
600*1200*2000（42U空间）
氛围灯
选配
用户可用IT空间
33U 可用IT空间（以实际配置为准）
温控
空调功率
3.5kW（按需）
应急制冷
应急风扇（可选）
供配电
输入电源制式
220±33Vac，50Hz
UPS容量
机架式UPS：3~10kVA
供配电
触控屏
10.1寸
动环主机
AGA2
温湿度
标配
烟感
标配
水浸
标配
短信告警
标配
声光告警
标配
视频监控
标配
智能监控
空调、配电、UPS及机柜环境智能监控，多站点集中管理。
其他
柜体数量
1~3柜
防护等级
IP20(可选IP45)
层高要求
≥2.3m

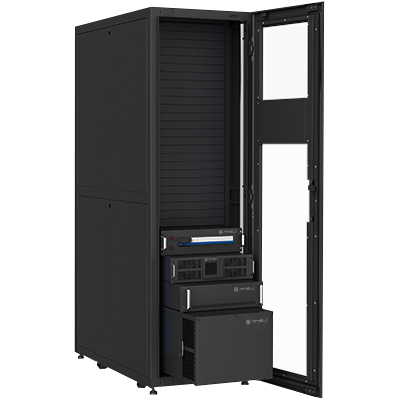

产品简介
单排微模块，采用冷侧全密封的方式，将监控、供配电、制冷、机柜等系统进行一体化集成，使得系统占用空间减少，适用环境增多，能应用于水泥地面安装，无架高地板等多种情形。
应用场景单排微模块适合应用各类小型机房、扩容机房、临时机房等，适合于通信、金融、政府、医疗、教育、能源、商业、物流等行业。
系统组成
产品特点
灵活智能
无人值守，实现7X24小时智能统一人性化管理，降低运维难度; 模块化设计，从容面对线性增加，缩短管理需求响应时间。 根据负载情况自动调节制冷量，节能降耗
绿色低碳
采用机架式空调精准送风和冷热隔离技术，使冷空气集中与服务器进行热交换，能效与传统机房相比减少30%~50%的能耗。全封闭设计，噪声低至60分贝，可置于办公区; 在较短时间备电情况下使用电池包，节省机柜的空间
高度集成
整机出厂、上电即用、快速部署，减少企业建设和部成本。机柜内系统可集成制冷、配电、UPS、电池、监控、布线、且可弹性扩容至 10 柜并排放置。
安全可靠
电池备电时间1h； 温湿度实时监控，机房10%负载下可轻载除湿，避免机房凝露风险。 支持日志事件管理，可查看所有用户的操作日志，登录日志等实时操作和状态记录。 机柜自带门禁和监控安防设计，提高安全性。
不同封闭通道解决方案
全封闭方案将冷通道和热通道全部封闭，既具备冷量利用率高的优点，又具备封闭热通道提高机房空调制冷效率的优点，此种方案节能效果最好。该方案采用变容量机房空调，具备负载跟随技术，根据负载实际发热量调整冷量和风量的输出，进一步提高节能效果。该方案自成独立的微模块，对模块外的环境要求不高，实用性强。
该方案对机房空调的输出冷量进行管理，做到制冷设备无需对外部环境制冷，冷量利用率高。封闭冷通道解决方案在机柜后侧线缆较多或面积较大的机房使用效果尤佳。
配置参数
机柜
尺寸规格（宽*深*高mm）
600*1200*2000（42U空间）
密封门
前门：双层隔热玻璃门；后门：单开网孔门（可选单开平板门/单开玻璃门）
用户可用IT空间
33U 可用IT空间（以实际配置为准）
温控
空调功率
支持：3.5~12.5kW （可另选行间空调）
应急制冷
应急风扇（可选）
供配电
输入电源制式
380V，50Hz/220V，50hz；支持双路输入
UPS容量
机架式UPS：3~30kVA
供配电
触控屏
10.1寸
动环主机
AGA2
温湿度
标配
烟感
标配
水浸
标配
短信告警
标配
声光告警
标配
视频监控
标配
智能监控
空调、配电、UPS及机柜环境智能监控，多站点集中管理。
消防
消防灭火剂
FM200 /（可选Novec1230N）
触发方式
火探管（标配）/电控触发/第三方消防系统触发/紧急手动按钮触发
其他
柜体数量
2~10柜
冷热通道隔离
冷热通道密封/冷通道密封
层高要求
≥2.3m

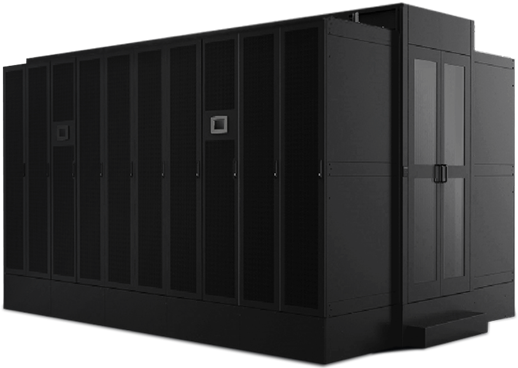

产品简介

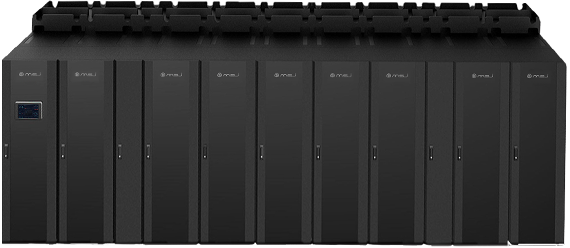

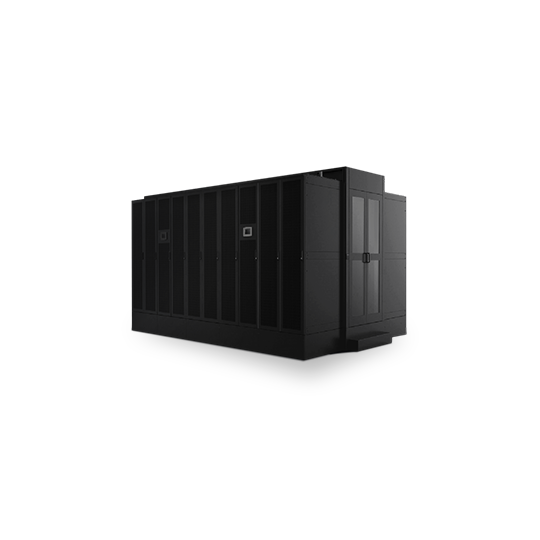

双排微模块是针对数据中心基础设施领域重点推出的整体解决方案，该方案集成了机柜、配电系统、UPS系统、温控、密闭通道、动环监控及综合布线系统等，各子系统高度标准化，可根据客户需求灵活部署。
应用场景双排微模块适合应用在互联网公司、电信运营商、政府、金融行业等需要大型数据中心处理能力的机构。

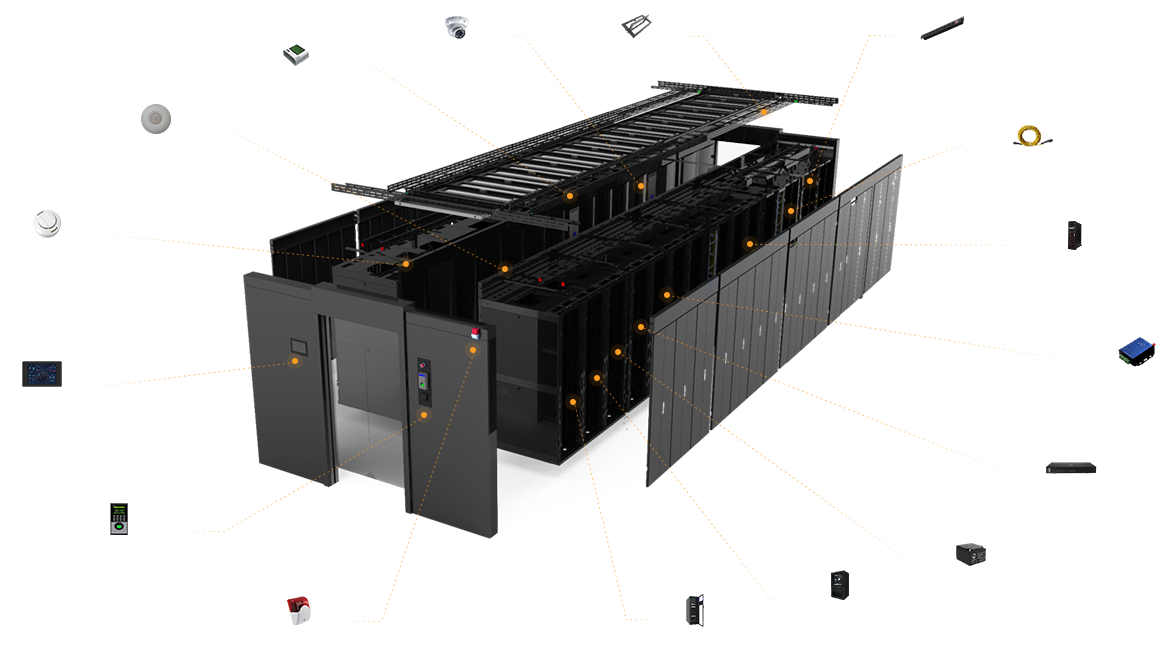

系统组成
产品特点
弹性投入
以微模块为单位可分期部署，灵活投入微模块支持定制化服务，提供最大的部署灵活性
绿色节能
冷热通道隔离，通道封闭，微模块局部PUE低至1.03，制冷系统冗余，提供更高的可靠性
快速部署
45天内完成部署，部署时间缩短80%对机房要求低，对土建和装修无要求工厂预制、现场安装
智能管理
支持麦斯杰智能管理系统，实现自动化运维与智能节能，门禁视频全方位立体监控保证安全

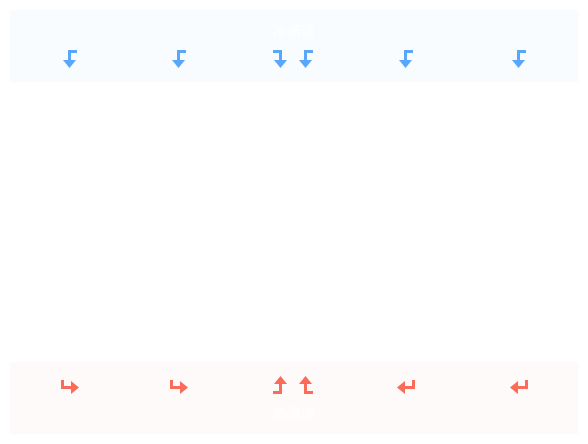

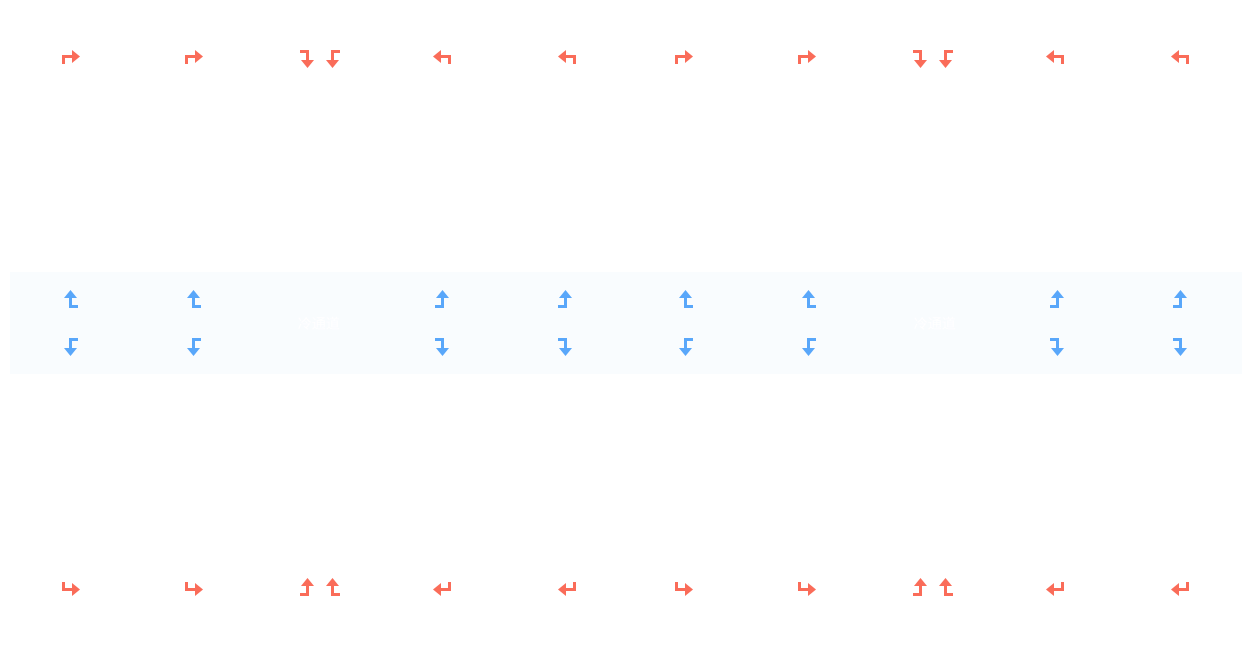

封闭冷通道解决方案
封闭冷通道解决方案用机柜”面对面”摆放方式，将机柜正面的冷通道封闭起来，冷量利用率高，微模块外侧为热环境，无需对外部环境制冷，避免冷量浪费。适用于分批建设的数据中心。

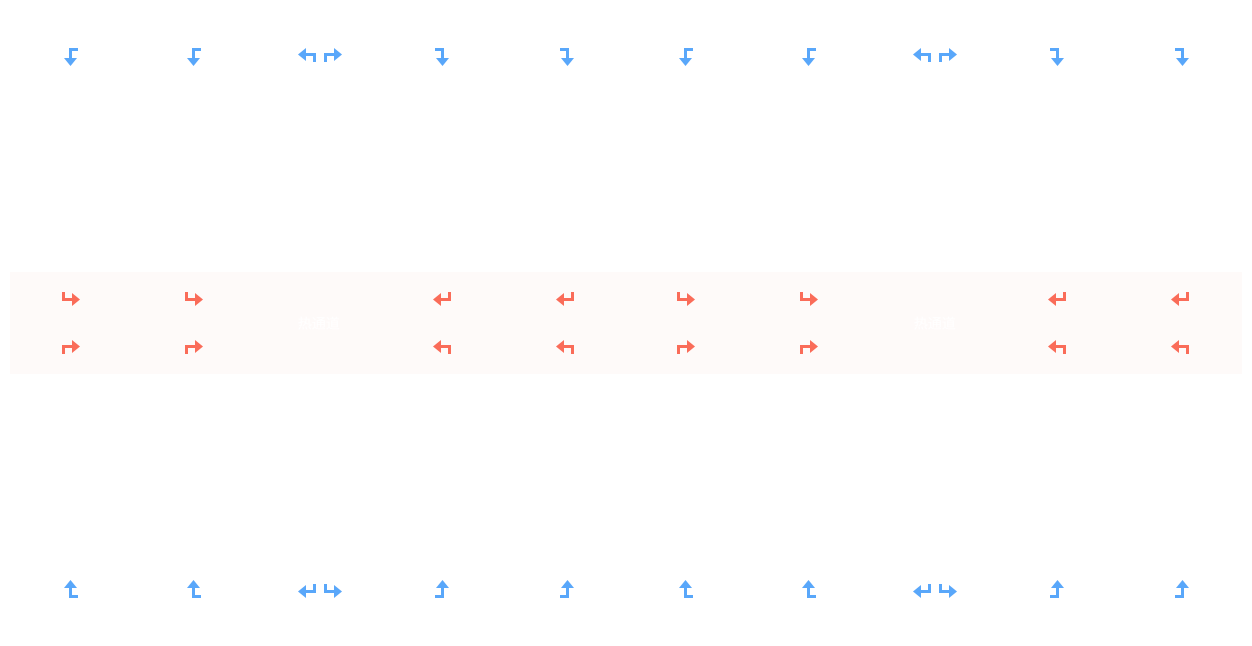

封闭热通道解决方案
封闭热通道解决方案采用机柜”背对背”摆放方式，将机柜背面的热通道封闭起来，使机房空调的回风温度升高，从而提高空调的制冷效率，同时机房为冷环境，维护人员体感舒适。适用于机房环境负荷不大或人员维护频率高的机房。
冷热封闭通道解决方案
封闭冷热通道解决方案是将机柜的冷通道、热通道都封闭起来，既具有封闭冷通道的冷量利用率高的优点，又具有封闭热通道的提高机房空调制冷效率的优点，节能效果更好。 全封闭方案对环境要求低，适应大多数应用场合。
