建筑能源管理系统（ Building Energy Management System 简称BEMS ）是将建筑物的变配电、照明、电梯、空调、供热、给排水等能源使用状况，实行集中监控，通过各种仪表分项采集建筑物内各主要耗能设备耗电量、耗水量、耗气量、 耗热量等参数数据，实现能源消耗过程的可视化，并对能源消耗进行分析，协助企业消除能源消耗盲区，提高能源系统运行利用率和用能安全。
方案
目标
建筑能源管理系统解决方案旨在提高现有能源管理水平，通过科学可行的能效改善策略实现节能。系统在能源供应及传输系统实时监控的基础上，对建筑能耗信息、环境信息、设备信息及运营信息进行统计、分析，得出与能源消耗及能源效率相关的决策性数据和信息，帮助管理人员了解历史和当前的能源使用状况，辅助管理人员作出正确的能效改善策略。
应用服务
商业建筑
产业园区
工业园区
机场
高铁站
图书馆
医院
学校
系统功能

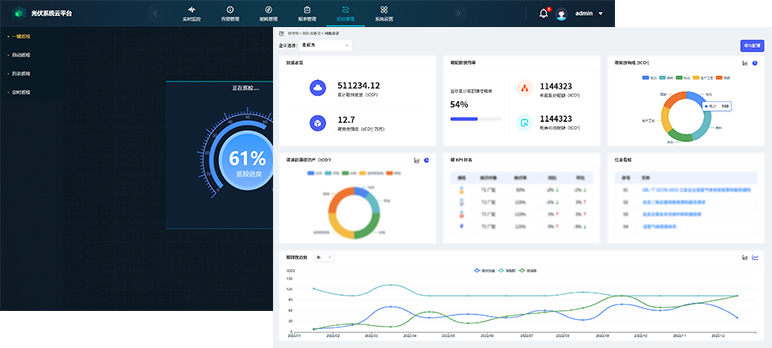

能源看板
实时数据
趋势分析
环比同比
能源查询
按空间
按设备
按仪表
能源诊断
能源预警
故障检测
系统优化
能源诊断
能耗全景趋势分析
对比分析成本分析
能耗KPI能源流向图
碳排放
碳足迹追踪
碳达峰评估
碳中和计算
节能优化
节能策略执行
节能足迹追踪
节能效果评估
能源配置
能源类型
统计类型
计费模式
能源账单
账单管理
缴费管理
远程阀控
应用服务
核心服务
数据服务
告警服务
算法引擎
连接服务

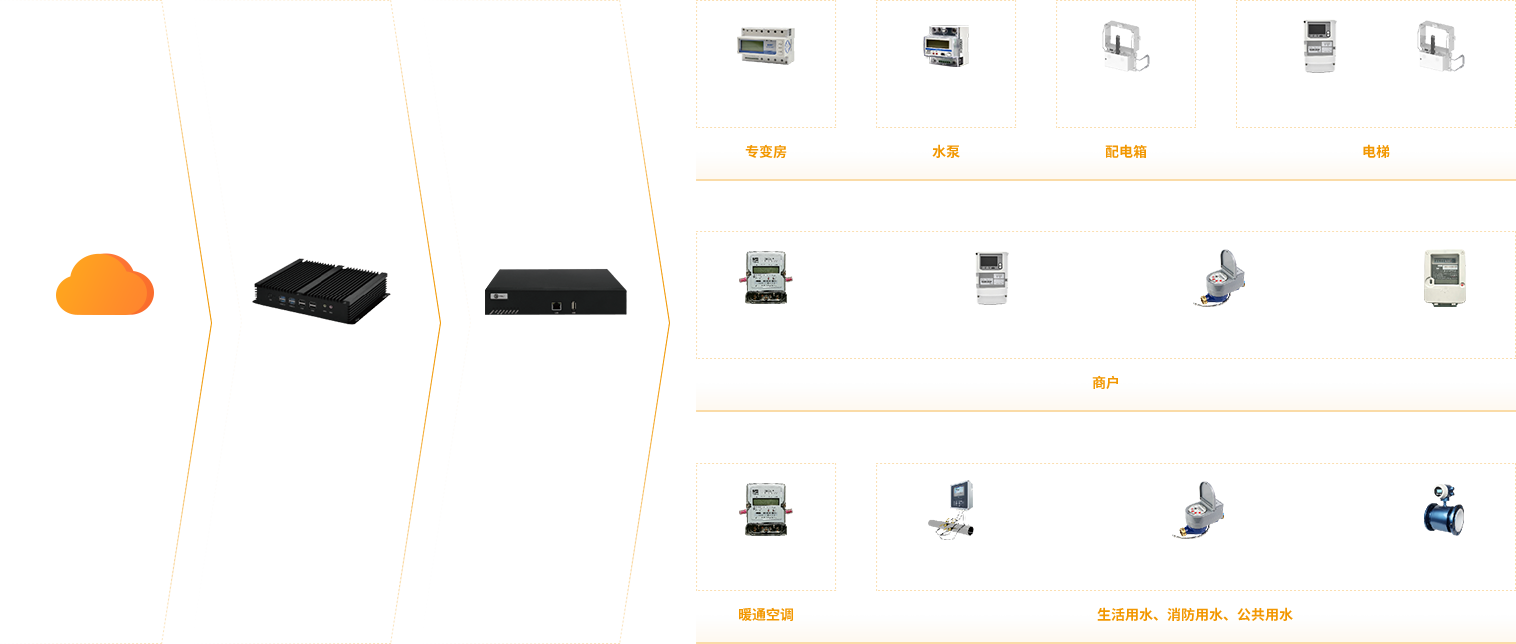

IOT基础平台
LAN
LoRa
NB-IOT
2G/3G/4G/5G
IOT基础平台
照明用电
空调用电
电梯用电
水泵用电
耗水量
耗气量
集中供冷
集中供热
商业建筑
工业园
办公建筑
图书馆
学校
数据中心
产业园区
机场
高铁站
医院
全周期管控
设计阶段    施工阶段
交付阶段    运维阶段
能源可视化
实时能源查询    能耗趋势与对比
能效KPI报告    能源流向图
能源算法引擎
能耗预测管理     节能行动计划
节能足迹追踪    节能效果评估
双碳服务
碳排放清单    探索减排潜力
制定碳排放目标    对接碳交易市场
人力节省
80%
节电
15%
供暖节能控制
8%-15%
空调节能
20%
终端产品
TERMINAL PRODUCT

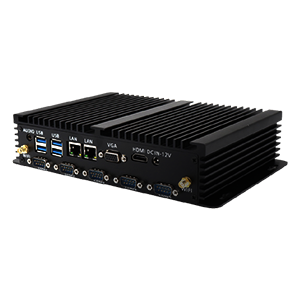

MBox-VD
麦智盒
协议接入：Modbus、DL/T645-2007
尺寸：215*122*54mm
数据转发：MQTT、HTTP协议数据转发
工作温度： -20~60℃
网口：2*RJ45千兆网口
工作湿度：5%~95%相对湿度无冷凝
显示接口：1*VGA 1*HDMI
电源输入：输入AC 110~220V
RS485：6*RS485
电源输出：输出DC 12V/3A 外接电源适配器
RS232：2*RS232

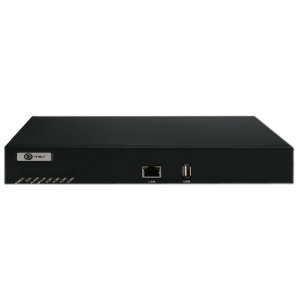

AGN2
集中器网关
输入电源：DC48V、AC220V/DC240V
电源输出：1路DC12V
接口：2路RS485、2路AI/DI、1*LAN；提供支持4G7模），4G（CAT1），NB-IoT三种无线通讯方式（选配） 提供GPS/BDS定位功能接入；提供本地存储功能（选配）；提供设备电源输入电压采集功能 具备设备自诊断、故障自定位功能；提供实时时钟的管理功能；提供WEB浏览功能;IP65防护等级（室外型）
智能燃气表
精度：±1.5％R、±1.0％R
公称通径：40mm～300mm
介质温度：-20℃～+80℃
环境温度：-20℃～+50℃
公称压力： 1.6MPa；2.5MPa；4.0MPa
防爆标志：ExibIIBT4、ExdIIBT6
输出信号：脉冲；4～20mA（两线制）
通信接口：选用RS-485通信接口
智能燃气表采用高对比度的液晶显示器，可显示累积流量和瞬时流量，读数方便，清晰直观；

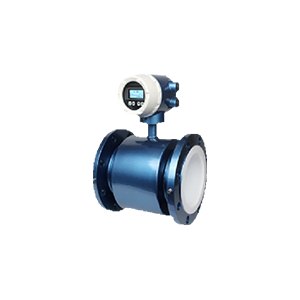

一体型电磁流量计
公称通径：DN15～DN2000
输出信号：4～20mA等
准确精度：±0.2%、±0.3%、±0.5%
连接方式：法兰安装
外壳防护等级： IP65、IP67、IP68
测量范围：0.01m/s～15m/s
通讯输出： RS232、MODBUS、HART、PROFIBUS-DP等可选
公称压力：0.6MPa、1.0MPa、4.0MPa
工作环境：温度0.1℃～+60℃ 湿度≤65%RH
测量介质电导率：大于5μS/cm
供电电源：AC220V/DC24V/DC3.6V

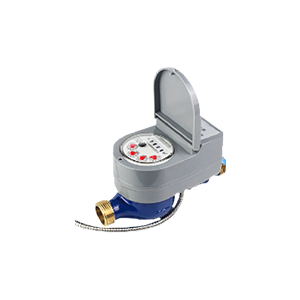

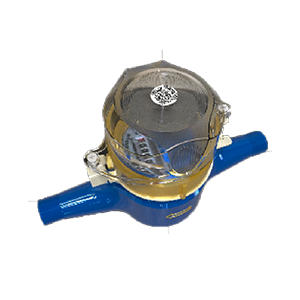

光电直读式远传水表阀控
口径范围：DN15～DN100
电流规格：静态电流≤0.6mA 工作电流≤1.5mA
准确精度：2级
远传方式：RS-485,MODBUS
水压范围：0.03MPa～1MPa
传输距离：1200M
压力损失：≤0.063MPa
通讯速率：1200bps～9600bps
工作电压：RS485模式DC5V～12V、M-BUS模式DC24V～42V
通讯协议：DL/645，MOBUS，CJ/T188
工作环境：温度0.1℃～+60℃ 湿度≤65%RH

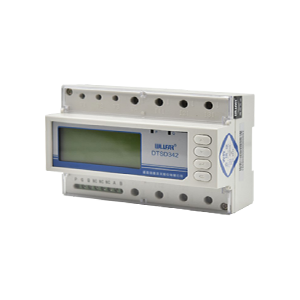

三相电力监测仪
适用范围：适用于变配电自动化系统、工业控制和自动化系统、小区电力监测等
主要功能：参数测量，用电记录、结算功能、事件记录、冻结与阀控，通讯功能
参比电压： AC380V、AC220V、AC100V、AC57.7V
精度等级：有功0.5S或1级;无功2级
参比频率：45Hz～65Hz
电流规格：5(60)A、5(80)A、10(80)A、20(80)A
整机功耗：≤1W，2VA
通信方式：1路RS-485，远红外通讯接口
尺寸大小：126mm×90mm×74mm(长×宽×厚)
单相电力检测仪表是一款集测量记录、用电记录、LCD屏幕显示和网络通信于一体的电力监测仪，符合 支持 MODBUS RTU 和 DL/T645-2007 双通信规约。

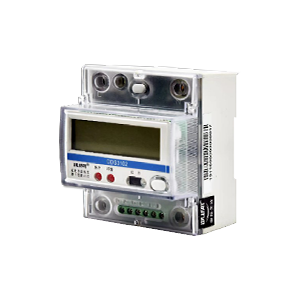

单相电力监测仪
适用范围：适用于变配电自动化系统、工业控制和自动化系统、小区电力监测等
主要功能：参数测量，用电记录、结算功能、事件记录、冻结与阀控，通讯功能
参比电压：AC220V、AC110V
精度等级：有功 1 级 ; 0.5S级
参比频率：45Hz～65Hz
电流规格：5(60)A，1(6)A
整机功耗：＜1W，2VA
通信方式：1路RS-485，远红外通讯接口
尺寸大小：72mm×90mm×74.5mm(长×宽×厚)
单相电力检测仪表是一款集测量记录、用电记录、LCD屏幕显示和网络通信于一体的电力监测仪，符合 支持 MODBUS RTU 和 DL/T645-2007 双通信规约。

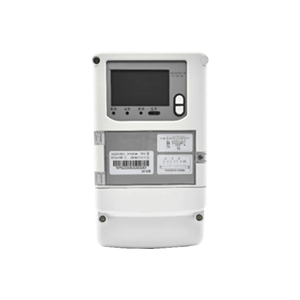

三相费控智能电能表（国网）
适用范围：主要应用于发电厂、大用户、配变、台变以及各类企事业单位
主要功能：计量、测量及冻结，预付费，事件记录与报警功能，通讯功能
参比电压：3×220V/380V，3×57.7V/100V, 3×100V
精度等级：有功 0.5S 级、1 级 ; 无功 2 级
参比频率：(50±2.5)Hz
电流规格：5(60)A，10(100)A
整机功耗：＜1.5W，6VA
通信方式：RS-485远红外通讯接口各1路，各物理通讯接口相互独立
尺寸大小：290mm×170mm×85mm(长×宽×厚)
三相费控智能电能表符合 GB/T17215.321-2008、 GB/T17215.322-2008、GB/T17215.323-2008 和 DL/T614-2007 等电能表有关标准，采 用 DL/T645-2007(645 协议)或者 DL/T698.45-2017（698 协议）通信规约。

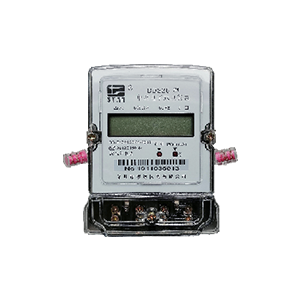

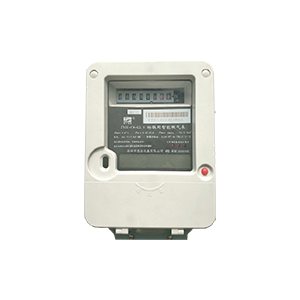

单相费控智能电能表（国网）
主要功能：计量、测量及冻结，预付费，事件记录与报警功能，通讯功能
参比电压：220V
精度等级：有功2级
参比频率：(50±2.5)Hz
电流规格：5(60)A，10(100)A
通信方式：RS-485远红外通讯接口各1路，各物理通讯接口相互独立
尺寸大小：160mm×112mm×58mm(长×宽×厚)
单相费控智能电能表是新一代智能型高科技电能计量产品，符合GB/T17215.321-2008 和 DL/T645-2007 标准设计，并采用先进微电子技术及SMT生产工艺制造。

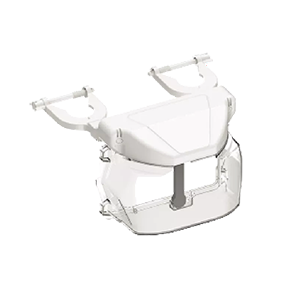

电表智能抄表终端
供电形式：3.6V锂电池
工作温度：-20℃～65℃
续航时间：每日一拍可续航3年
存储湿度：＜95%，不结霜
传输方式：GPRS/NB-IOT
防护等级：IP55
抄表周期：云端可进行一表一策的配置，默认频率为每天一次
E M C：E1
安装方式：外加式、可现场加装、无需改表、无需停电
适配类型：相、三相模拟式仪表、电子电表、智能电表（含预付IC卡表）
主要适用于远程读取大多数类型的存量燃气表而无需对于表具本身进行任何改造。现场也无需外接电路、有线 网络或者任何网络前置设备。

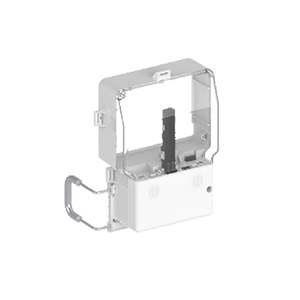

水表智能抄表终端
供电形式：3.6V 2600mah锂电池
工作温度：-20℃～65℃
续航时间：每日一拍可续航3年
存储湿度：＜95%，不结霜
传输方式：GPRS/NB-IOT
防护等级：IP55
抄表周期：云端可进行一表一策的配置，默认频率为每天一次
E M C：E1
安装方式：外加式、可现场加装、无需改表、无需停水
适配类型：G4、G6、G10、G16、G25普通皮膜表，IC卡控和智能燃气表
主要适用于远程读取大多数类型的存量水表而无需对于表具本身进行任何改造。现场也无需外接电路、有线网络或者任何网络前置设备。
燃气表智能抄表终端
供电形式：3.6V锂电池
工作温度：-20℃～65℃
续航时间：每日一拍可续航5年
存储湿度：＜95%，不结霜
传输方式：GPRS/NB-IOT
防护等级：IP65
抄表周期：云端可进行一表一策的配置，默认频率为每天一次
E M C：E1
安装方式：外加式、可现场加装、无需改表、无需停气
适配类型：DN15、DN20、DN25、DN40、DN50字轮式或组合式水表
主要适用于远程读取大多数类型的存量燃气表而无需对于表具本身进行任何改造。现场也无需外接电路、有线网络或者任何网络前置设备。

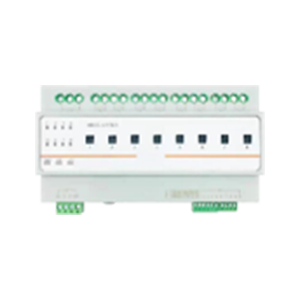

8路开关控制
工作电压：DC24V±10%
输出负载：8回路，20A/路
总线耗电：30mA/DC24V
通信接口：RS485总线
最大工作电流：80mA
负载接口：继电器开关输出
继电器电气寿命：＞6万次(阻性负载)
工作环境：0~45℃， 20~90%
继电器电耐久性：100,000次

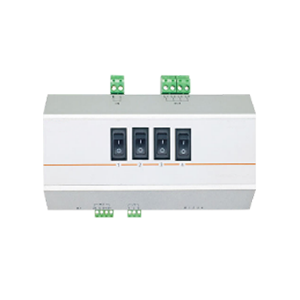

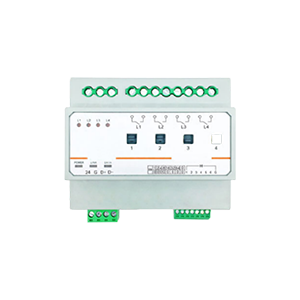

4路开关控制
工作电压：DC24V±10%
输出负载：4回路，20A/路
总线耗电：30mA/DC24V
通信接口：RS485总线
最大工作电流：80mA
负载接口：继电器开关输出
继电器电气寿命：＞6万次(阻性负载)
工作环境：0~45℃， 20~90%
继电器电耐久性：100,000次
可控调光模块
工作电压：DC24V±10%
负载接口：继电器开关输出
待机电流：20mA?
负载兼容性：白炽灯、卤素灯等
输出负载： AC220V前沿切相调光
安装方式：35mm导轨安装
接线容量：7.62mm间距接线端子
工作环境：0~45℃， 20~90%
通信接口：RS485总线

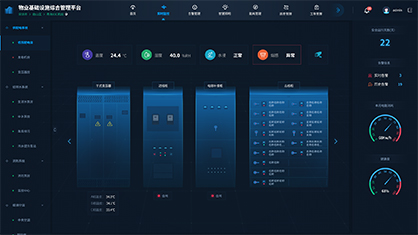

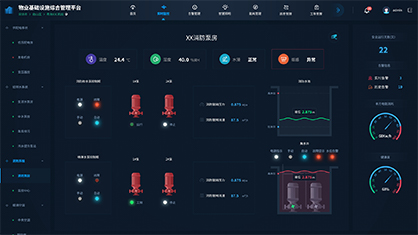

管理平台
MANAGEMENT PLATFORM
{{item}}

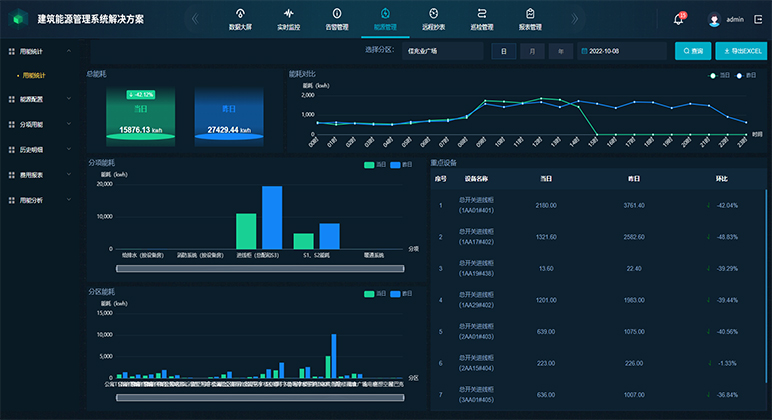

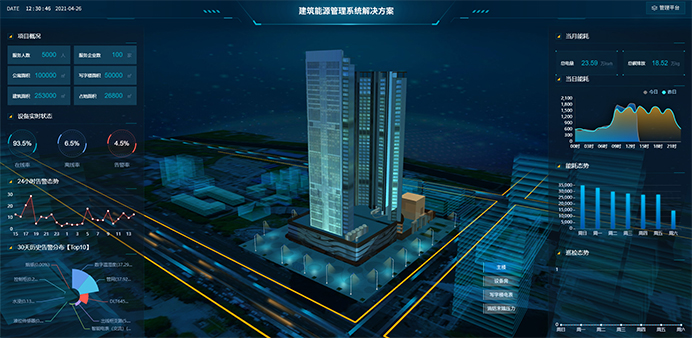

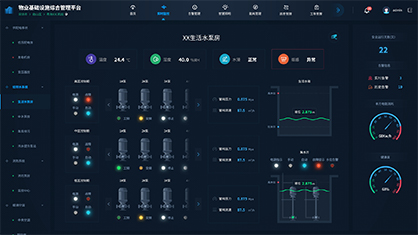

建筑能源管理系统对建筑能耗系统/设备的能源使用情况进行实时监测管理，综合显示建筑场水、电、气、冷、热等不同类型的能源使用情况，通过实时监测，快速定位用能负荷高峰，并逐级定位高峰能耗的组成，为移峰平谷提供直观、充足的数据支撑。
按空间查询
从空间的角度去查询、比对建筑的能耗去向，发现建筑能源使用不合理的建筑、楼层或区域，并及时采取能源管控策略，实现用管理角度提高建筑的能源利用率。分析指标主要包括：楼栋、楼层、区域查询总能源费用、总能源用量、单位面积能耗以及二氧化碳排放；逐月、逐日、逐时用电趋势分析图、峰平谷用电量占比、建筑各楼层或各区域用电量排名或占比等
按设备查询
查询建筑内部各能源系统及设备的详细能耗使用数据，及时发现用能不合理的能源系统或设备，并采取相应的采用措施，提高能源系统的用能效率。分析指标主要包括：按能源系统、按用能设备查询总用能费用、总用能、二氧化碳排放；逐月、逐日、逐时用能趋势图，峰平谷用电占比、各用能系统能耗排名、用能设备能耗排名等
按仪表查询
查询计量仪表的数据，进行能源问题追根溯源，实现真正的能源精细化管理目标。选择计量仪表类型、选择具体的计量仪表、查询计量仪表参数（如电力采集仪表的电压、电流、有功功率、功率因素等）

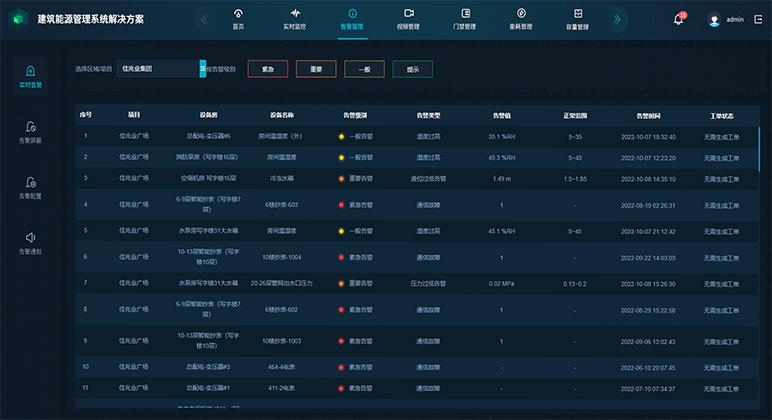

能耗预警
异常能耗警示，对同比增长百分比超过设定值予以警示，上下限值和变化速率，用户可自定义设置
故障监测
根据对重点设备历史和实时数据的挖掘，实时探测设备故障与系统的不合理运行，并诊断其故障原因
系统优化
通过对各个设备参数和能耗数据的反复验证，获取最优化设备参数和能耗数据的设定及节能优化建议
能耗全景
集中显示建筑所有用能区域和系统的能源使用数据及环比变化率，包括能源消耗量及费用、单位面积能耗等
成本分析
根据能源费率模型及电费峰平谷时段的能源价格，自动计算并展示各建筑能源产出与消费成本
能耗趋势分析
显示建筑各区域、各能源系统及各能源设备的能耗趋势，如逐月、逐日、逐时用电趋势分析图
KPI报表
显示各KPI指标，如全年总高压、全年总低压、全年公区总电耗、全年租区、全年冷站等）能效数据，并生成能效报告
分项能耗对比
将建筑各区域、各系统的能耗数据进行比对分析、占比分析、排序分析以及环比同比分析，直观掌握建筑能源去向
能源流向图
能源流向图利用桑基图，展示建筑的内部能源流向情况，如从建筑到建筑的各楼层、到各楼层的分项用电等
碳足迹跟踪
折算并跟踪建筑所有能源类型的碳排放量和变化趋势；跟踪年度碳排放指标完成率；碳排放分摊与排名等
碳达峰评估
实时评估每日和历年的碳排放趋势，计算碳排放峰值，核定碳达峰的时间
碳中和计算
计算绿色能源使用量和采购成本、碳中和行为成本、碳中和完成量和完成率，对接碳交易市场价格核定碳交易成本
01
节能策略&优化控制、碳达峰&碳中和、能源算法引擎、能效KPI报告、能源趋势分析、能源环比同比、能源流向图、深度学习、数据建模、分负荷区间段优化控制、前馈控制、PID调节
02
重点能耗设备分析、电能三相平衡分析、智能故障监测、负荷预测分析、峰平谷时间分析、电能指标 综合分析、冷冻水出回水温差分析、无效工作时间分析
03
制定节能优化策略、空调运行策略优化、给排水运行策略优化、电梯运行策略优化、新风运行策略优化、 锅炉运行策略调整、照明运行策略调整
04
合同能源管理、能源预算编制、能源定额执行、能源超额告警、节能足迹追溯、节能效果评估、节能 策略调整

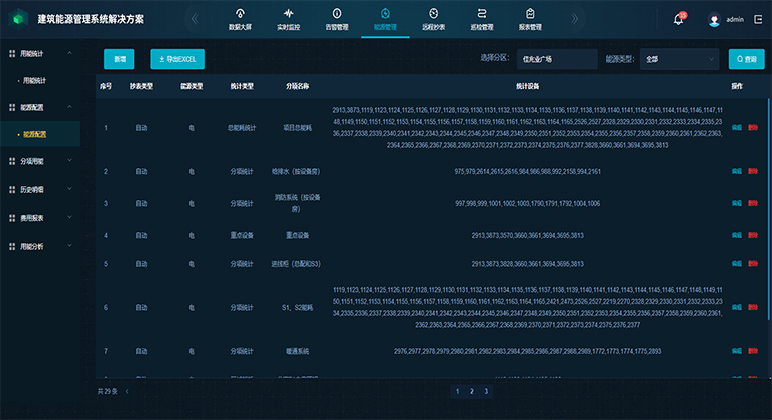

能源类型配置
支持按不同类型进行能源统计，如电量、水量、气量、 热量等类型配置
能源统计模型配置
支持多种维度能源统计，如按分项、区域、重点设备等类型进行统计分析
能源计费模型配置
根据需要可以进行能源换算公式的动态配置，包括峰平谷电价、各类能源碳折标系数等

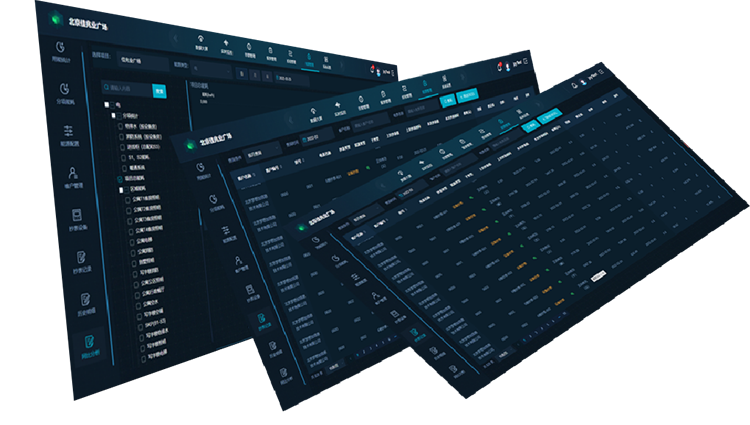

01
账单管理
系统可根据峰平谷、阶梯用能自定义能源单价，自动采集并自动结算并生成财务报表
02
缴费管理
支持远程预付费、后付费、账户预存等多种缴费模式，支持微信、支付宝在线缴费
03
自动/手动阀控
表计金额=“0”时自动跳闸/关阀，金额>“0”时自动合闸/开阀；也可以手动阀控可抗3KV共模浪涌冲击，各接口及电源相互隔离。
04
欠费通知
可设置APP和短信推送欠费或资讯通知，可推送所有表计用户，也可设置某一人、某一区域人群
05
报表统计
支持账目总汇，按充值、退费查询统计，系统操作日志查询，支持多种格式数据导出
成功案例
SUCCESSFUL CASE
北京佳兆业广场
北京数码科技广场
北京福码大厦
杭州复地壹中心
融创使馆壹号院
衡水创业大厦
